引掛シーリングの取り付け手順を紹介します。

概要

照明の老朽化が進んだため、照明器具をLEDシーリングライトに交換することにしました。照明器具を確認したところ、直接電線を配線する古いタイプの照明のため、照明を外した後、天井に引き掛けシーリングを取り付ける必要が出てきました。この記事では引き掛けシーリングの取り付け手順を紹介します。

事前準備

今回、電気工事のため、iPentecでお世話になっている電設の担当者に作業をお願いしています。また、工事に先立ち、ブレイカーを落としています。

引き掛けシーリング

引き掛けシーリングを入手します。

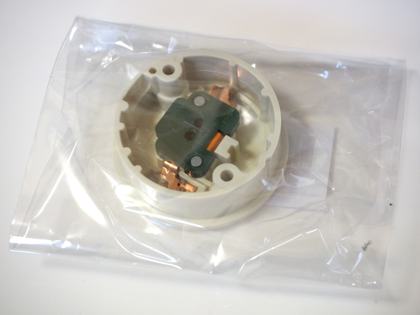

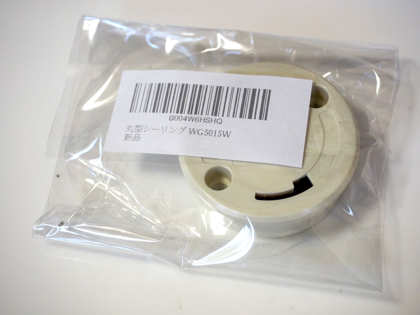

引き掛けシーリングのパッケージは下図です。今回は「丸形引き掛けシーリング」を入手しました。


Amazonで購入できます。ホームセンターにも置いてありますので、店舗で入手することもできます。

• Panasonic 丸型フル引掛シーリング ミルキーホワイト フル端子 WG5015W

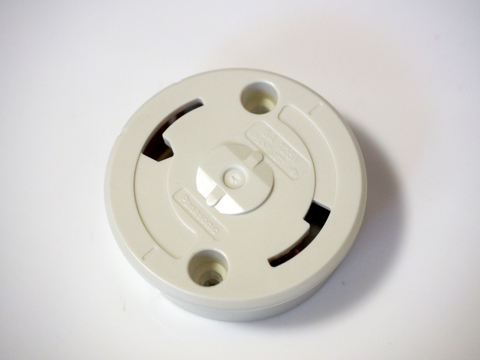

外観は下図です。こちらは外側です。

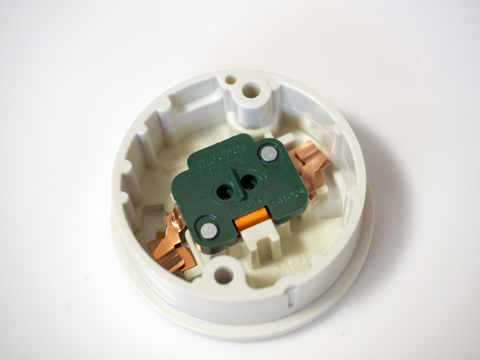

こちらが内側です。中央の丸い穴の部分に電線を差し込みます。電線を外す場合はオレンジのプラ部分をマイナスドライバーで押しながら電線を引っ張ると外せます。

取り付け手順

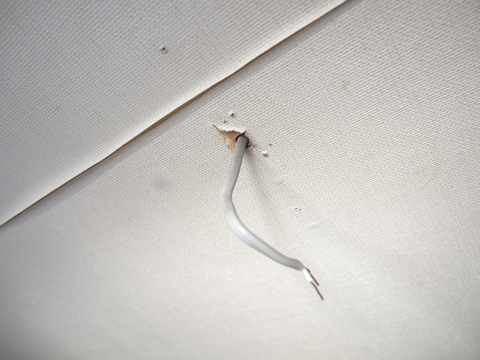

天井から電線が出ています。今回電線の先端は既に剥かれているので、このまま引き掛けシーリングの取り付け穴に接続します。
ちなみに壁紙がめくれていますが、こちらも合わせて補修します。壁紙のめくれの補修についてはこちらの記事を参照してください。

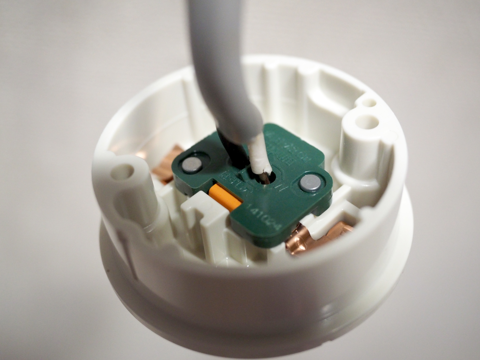

配線をつないだ状態です。「Ｗ」のマークがあるほうに電線の白いほう(中性線)を差し込みます。(ＷはWhiteの頭文字のWを意味しています。)


線を押し込み、引き掛けシーリングを天井の設置場所に位置合わせします。

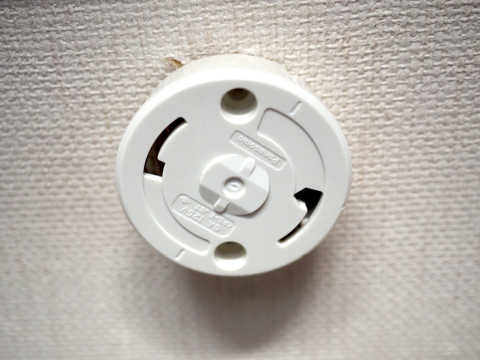

位置合わせができたら木ねじで固定します。

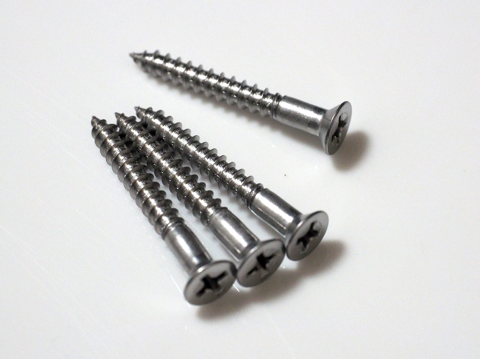

今回の丸形シーリングでは、φ3.8mm 長さ32mmの木ねじで固定しました。丸形シーリングには木ねじは付属していないため、別途木ねじは用意します。

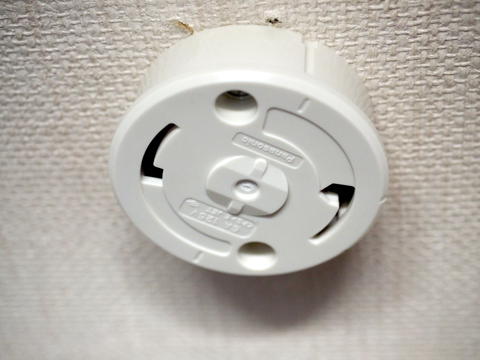

固定後、ぐらつきがないか、しっかり固定されているかを確認して作業終了です。
